发布时间：2017-12-14 14:29:13   访问：3131

     通用阀门的壳体试验压力为材料在38℃时的额定工作压力的1.5倍。高压密封试验为材料在38℃时的额定工作压力的1.1倍。低压密封试验各标准要求不同。其中：GB/T 13927—2008、ISO 5208：2008、EN 12266.2—2012 为0.6 MPa±0.01 MPa; GB/T 26481—2011、API 598—2009为0.4 MPa～0.7 MPa；MSS SP61—2013为0.56 MPa; API 6D—2014为Ⅰ型：0.034 MPa～0.1 MPa,Ⅱ型：0.55 MPa～0.69MPa; ISO 14313:2007为Ⅰ型：0.05 MPa ～0.1 MPa 、Ⅱ型：0.55 MPa ±0.07 MPa ; API 6A(idt ISO 10423:2003)为PSL3G:第1次：额定压力、第二次：2.0 MPa±0.2 MPa; PSL4: 第1次：额定压力、第2次：2.0 MPa±0.2 MPa。

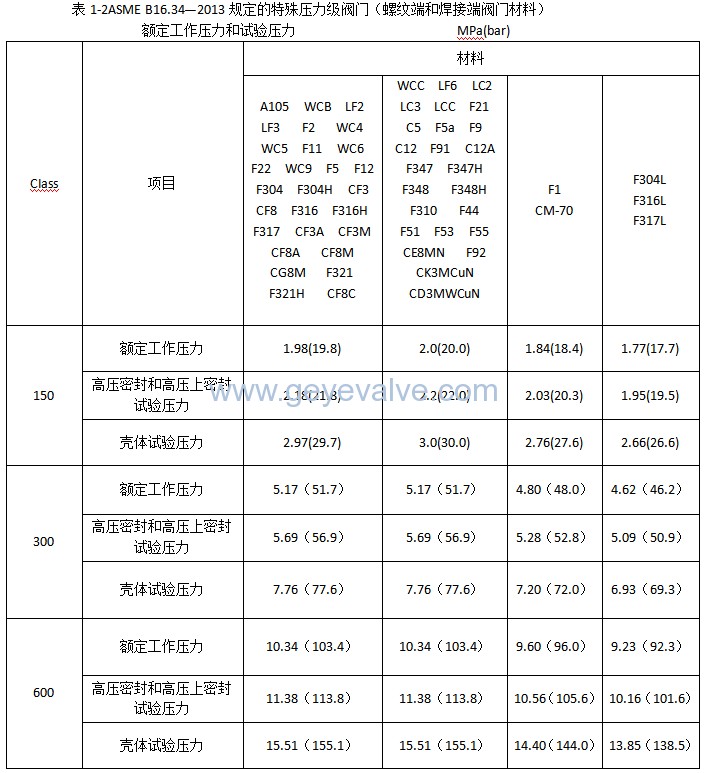

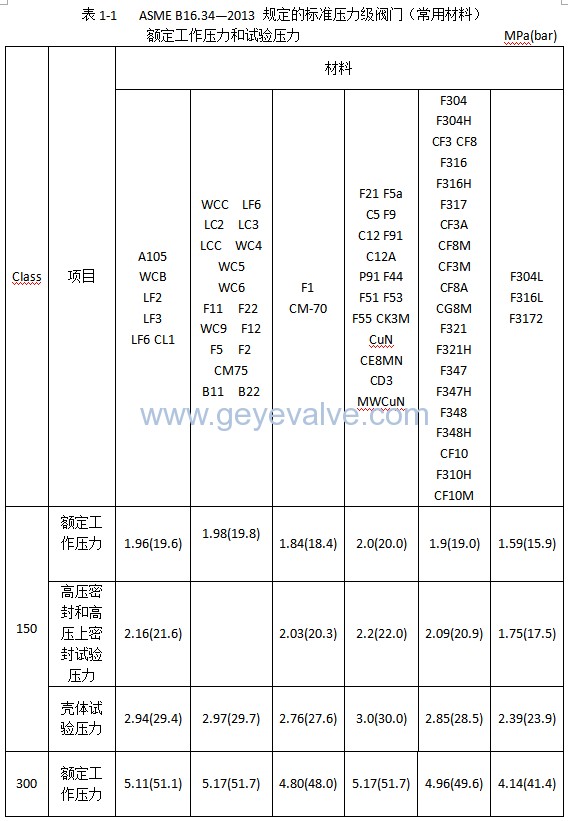

   壳体试验、高压密封试验和高压上密封试验的具体试验压力见表1-1和表1-2。

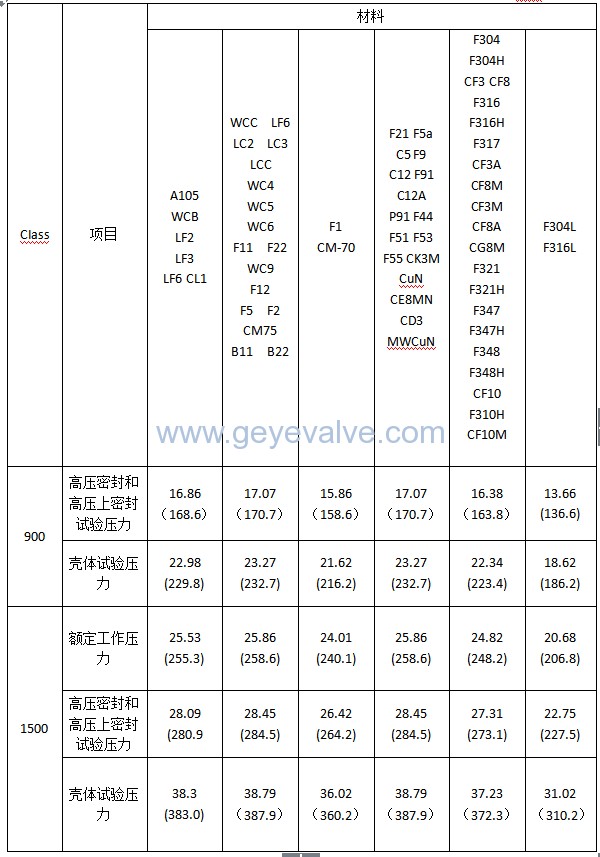

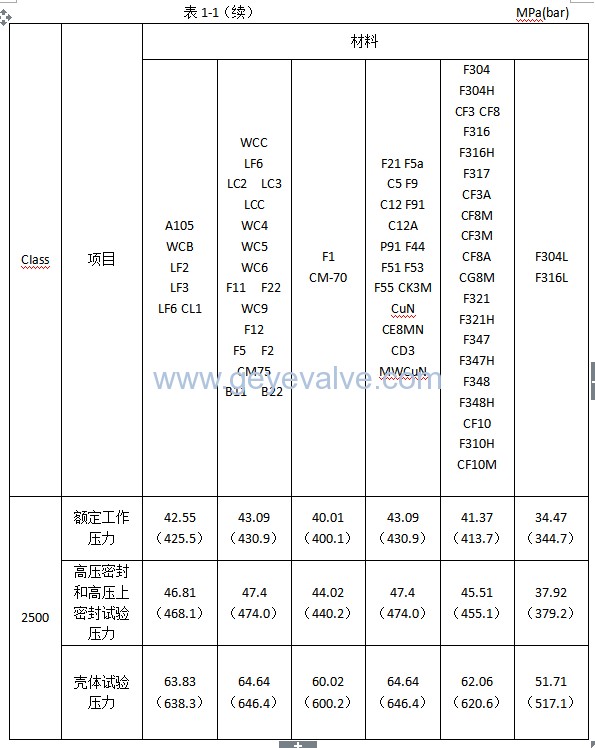

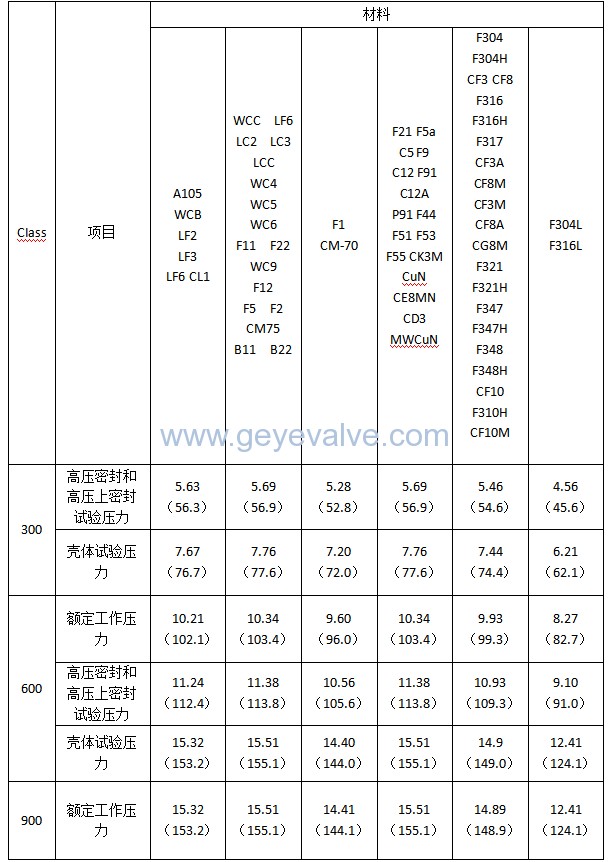

                            表1-1（续）                  MPa(bar)

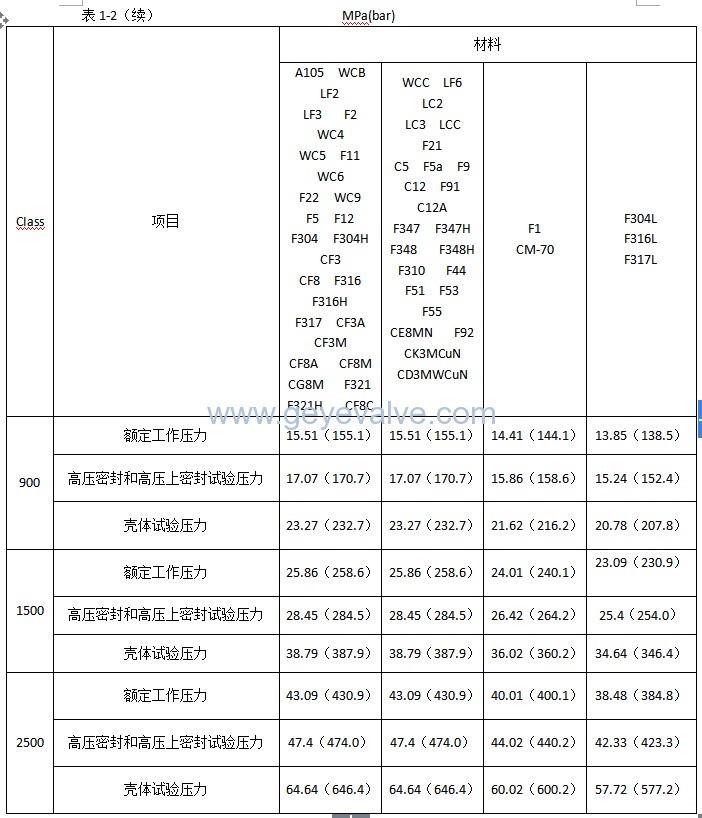

                          表1-1（续）                   MPa(bar)
